特点
加工稳定，可满足多种加工需求

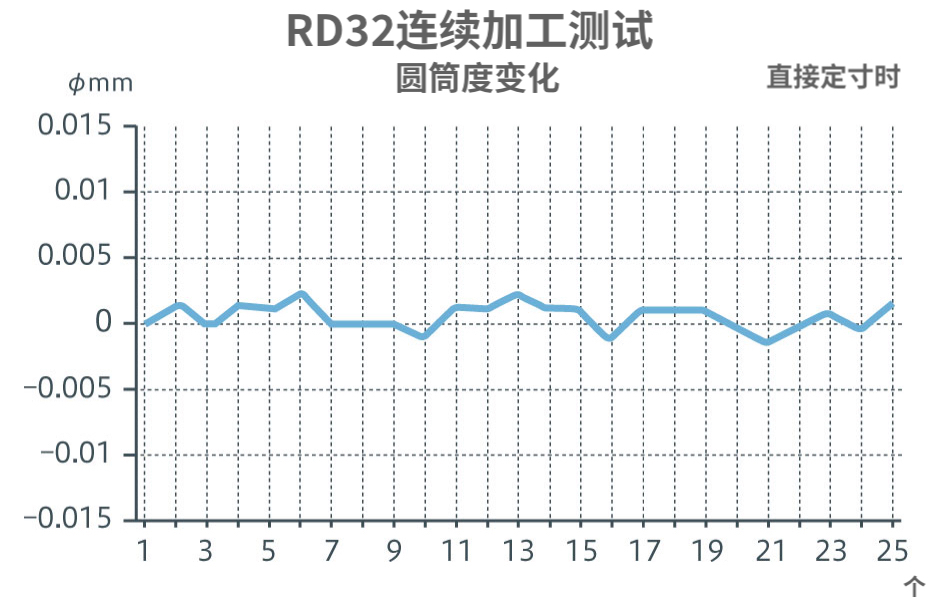

通过提高主轴、进给轴等的机械构造精度和刚性，以及进给控制的最小指令单位φ0.1μm，实现高加工精度。重复加工精度稳定，即使在冷却启动时，1小时后的圆筒度变化也为φ3μm/50mm（RD23/RD32）。
| 项目 / 型号 | RD23 | RD32 | ||
|---|---|---|---|---|
| 加工能力 | 砂轮滑座型 | 倾斜/直线 | 倾斜/直线 | |
| 振动（mm） | φ230 | φ320 | ||
| 中心间距离（mm） | 350 | 500 | 1,000 | |
| 最大磨削加工直径（mm） | φ150 | φ300 | ||
| 最大磨削重量（kg） | 80 | 150 | ||
| 砂轮 | 砂轮外径（mm） | φ405(φ455) | φ455(φ510) | |
| 内径×宽度（mm） | φ127×50(75) | φ152.4×75 (120) | ||
| 周速（m/s） | 45 (60) | 45 (60) | ||
| 砂轮架（X轴） | 快速进给速度（m/min） | φ20 | φ20 | |
| 磨削进给速度（mm/min） | φ0.001～20,000 | φ0.001～20,000 | ||
| 指令单位（µm） | φ0.1 | φ0.1 | ||
| 工作台（Z轴） | 快速进给速度（m/min） | 20 | 20 | |
| 横移速度（mm/min） | 0.001～20,000 | 0.001～20,000 | ||
| 指令单位（µm） | 0.1 | 0.1 | ||
| 主轴箱 | 转速（min-1） | 8～800 | 10～500 | |
| 转换数 | 连续 | 连续 | ||
| 中心锥孔 | MT No.4 | MT No.4 | ||
| 尾架 | 行程（mm） | 150（内常用行程35） | 50（内常用行程50） | |
| 夹紧方式 | 弹簧 | 弹簧 | ||
| 前进后退方式 | 手动拉杆 | 手动拉杆 | ||
| 中心锥孔 | MT No.4 | MT No.4 | ||
| 锥孔微调行程（mm） | ±0.125 | ±0.125 | ||
| 电机 | 砂轮电机（kW） | 3.7 (5.5) | 5.5 (7.5) | |
| 主轴电机（kW） | 1.6 | 3 | ||
| 电源容量（kVA） | 12[B] 17[H] | 16[B] 26[H] | ||
| 地面到工件中心高度（mm） | 1,000 | 1,105 | ||
| 机床重量（kg） | 3,000 | 4,500 | 5,000 | |
