可进行高速强磨

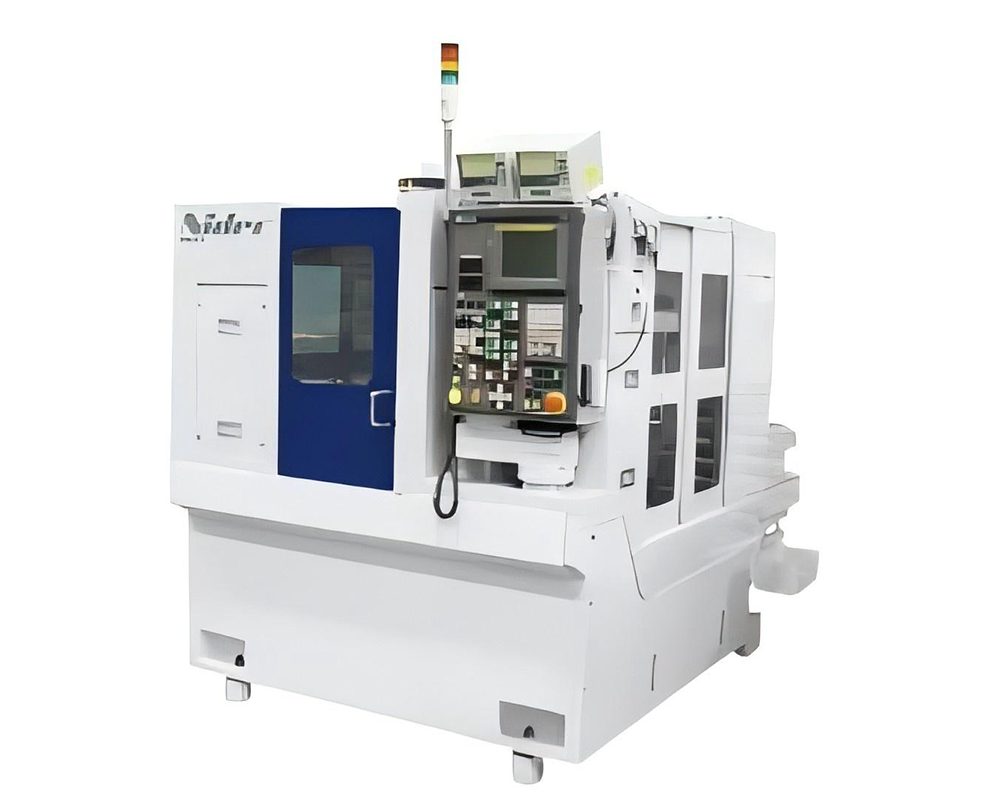

可实现高生产效率的量产型外圆磨床P系列
特点
以砂轮周速60m/s进行高速强磨（可选80m/s、PD32）

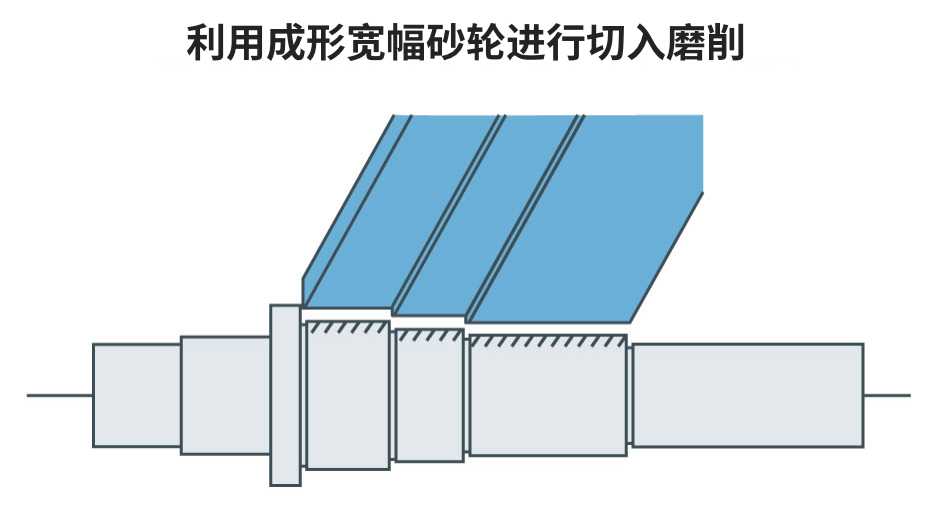

砂轮轴标准配置11kW的高功率电机。（PD32）标准规格为砂轮周速60m/s、砂轮宽度120mm（可选max、145mm），可通过宽幅砂轮进行高速一次性强磨。（PD32）
| 项目 / 型号 | PD23 | PD32 | |||||
|---|---|---|---|---|---|---|---|
| 加工能力 | 砂轮滑座型 | 倾斜/直线 | 倾斜/直线 | ||||
| 振动（mm） | φ230 | φ320 | |||||
| 中心间距离（mm） | 350 | 500 | 1,000 | 1,500 | |||
| 最大磨削加工直径（mm） | φ200 | φ300 | |||||
| 最大磨削重量（kg） | 50 | 150 | |||||
| 砂轮 | 砂轮外径（mm） | A：φ510P：φ455(φ510) | φ510(φ610) | ||||
| 内径×宽度（mm） | φ127(φ152.4)×50 (75) | φ203.2×120 (145※) | |||||
| 周速（m/s） | 60(80) | 60(80) | |||||
| 砂轮架（X轴） | 快速进给速度（m/min） | φ20 | φ20 | ||||
| 磨削进给速度（mm/min） | φ0.001～20,000 | φ0.001～20,000 | |||||
| 指令单位（µm） | φ0.1 | φ0.1 | |||||
| 工作台（Z轴） | 快速进给速度（m/min） | 12 | 12 | ||||
| 横移速度（mm/min） | 0.001～20,000 | 0.001～20,000 | |||||
| 指令单位（µm） | 0.1 | 0.1 | |||||
| 主轴箱 | 转速（min-1） | 8～800 | 10～500 | ||||
| 转换数 | 连续 | 连续 | |||||
| 中心锥孔 | MT No.4 | MT No.4 | |||||
| 尾架 | 行程（mm） | 150（内常用行程35） | 50 | ||||
| 夹紧方式 | 弹簧 | 弹簧 | |||||
| 前进后退方式 | 手动拉杆 | 手动拉杆 | |||||
| 中心锥孔 | MT No.4 | MT No.5 | |||||
| 锥孔微调行程（mm） | ±0.125 | ±0.125 | |||||
| 砂轮修整装置 | 单石修整器 | 单石修整器 | |||||
| 电机 | 砂轮电机（kW） | 5.5 (7.5) | 11 (15) | ||||
| 主轴电机（kW） | 1.6 | 2.1 | |||||
| 电源容量（kVA） | 15 (18) | 23 (28) | |||||
| 地面到工件中心高度（mm） | 1,000 | 1,105 | |||||
| NC装置 | FANUC 32i-Model B | ||||||
| 机床重量（kg） | 6,000 | 7,000 | 8,500 | 10,000 | |||
